99人人澡 I 国产黄色免费观看 I 亚洲综合在线五月天 I 在线黑人抽搐潮喷 I 国产精品视频tv I 国产一a在一片一级在一片 I 日韩骚片 I 三级影片在线免费观看 I 欧美一区二区三区视频免费 I 国产区视频在线播放 I 乳女教师欲乱动漫无修版在线观看 I 五月天婷婷在线观看视频 I 性欧美牲交xxxxx视频欧美 I 伊人久久大香线蕉综合av I 丝袜老师高潮呻吟高潮 I 日本熟妇大乳 I 午夜激情在线免费观看 I 亚洲乱码一卡二卡卡3卡4卡 I 9999视频在线观看 I 欧美极品aaaaabbbbb I 成人毛片网站 I 亚洲男人天堂2021 I 午夜精品久久久久久久久日韩欧美 I 国产原创视频在线 I 欧美一区二区成人 I 亚洲3dmax成人 I 国产网友自拍视频 I 91九色丝袜 I 成av人电影在线观看 I 久久久久99精品国产片 I 国产自产 I 国产男女精品 I 日韩欧美一级精品久久 I av日韩免费观看 I 日本网站黄 I 一本黄色片 I 一级性生活大片 I 日本午夜精品一区二区三区

常見的有手動噴槍噴涂、自動化噴涂。噴槍噴涂效率低，適用于壓鑄機噸位小、小面積模具；自動化噴涂一般適用于噸位較大、模具面積較大的場合，有助于提高生產(chǎn)效率。比如小五金件適合手動噴涂，汽車零部件比如缸體、后縱梁適合...

最好用去離子水，實在不行使用自來水。因為普通自來水中可能含有鈣、鎂等離子及雜質(zhì)，井水中含有豐富的礦物質(zhì)以及細(xì)菌，這些物質(zhì)可能會與脫模劑中的成分發(fā)生反應(yīng)，影響脫模劑的性能，比如可能導(dǎo)致乳液分層、降低脫模效果等。
...

不是固定的。要根據(jù)具體的壓鑄脫模劑產(chǎn)品說明、壓鑄工藝條件（如模具溫度、壓鑄速度、噴涂量噴涂時間等）以及鑄件的復(fù)雜程度、噴涂設(shè)備等來確定。一般來說，產(chǎn)品說明書會給出一個推薦的稀釋范圍，實際操作中可根據(jù)情況微調(diào)。...

會的。合適的脫模劑能防止鑄件表面出現(xiàn)劃痕、粘模、氣泡等缺陷，使鑄件表面更光滑、更光亮，提高表面質(zhì)量。但如果脫模劑選擇不當(dāng)或使用方法不對，可能會在鑄件表面留下殘留物，影響后續(xù)涂裝等二次加工，降低表面質(zhì)量。比如有些...

有很大影響。好的脫模劑能在模具表面形成保護膜，減少高溫、高壓的金屬液對模具的沖刷和磨損，降低模具熱疲勞，從而延長模具壽命。相反，劣質(zhì)脫模劑可能無法有效保護模具，甚至?xí)g模具，縮短模具使用壽命。比如在一些模具溫度...

正常情況下，壓鑄脫模劑一般不容易導(dǎo)致模具生銹，因為壓鑄脫模劑含有防止模具生銹的成分。但有以下情況容易導(dǎo)致模具生銹：
①壓鑄脫模劑里面沒有緩蝕劑或者量很少，不能起作用。
②壓鑄脫模劑的pH酸性過酸或者堿性過堿，腐蝕模...

水性脫模劑環(huán)保性更高（低VOCs）、冷卻效果更好、耐高溫性能好，而且成本價格低，劣勢就是節(jié)拍相對長一點；溶劑型脫模劑成膜性更優(yōu)，但污染較大，而且對于模具要求和工藝要求極高而且投資成本高。
正常壓鑄，一般選擇水溶性壓鑄脫模...

因為發(fā)氣量過高容易導(dǎo)致鑄件氣孔，影響鑄件的質(zhì)量，當(dāng)然這個也需要結(jié)合稀釋倍數(shù)以及脫模劑本身原料的選擇，還有噴涂后模具表面一定要吹干，否則也容易影響鑄件的質(zhì)量。
...

因為如果壓鑄脫模劑含硅量過高，容易導(dǎo)致涂層附著力下降或者外觀顏色差，因為條件允許情況下，可以選擇無硅或者少硅配方
...

先進行破乳處理，利用聚合氯化鋁（PAC）或聚丙烯酰胺（PAM）進行破乳處理，然后把析出物當(dāng)做固廢處理，最后對凈化的液體再清潔一下進行處理可以達(dá)到排放的標(biāo)準(zhǔn)。...

①脫模劑破乳析出
②脫模劑變質(zhì)，影響產(chǎn)品外觀
③容易產(chǎn)生拉模，稀釋倍數(shù)大幅度減少
④減少模具的壽命
⑤噴嘴容易堵塞
⑥壓鑄機可能打不開
...

①脫模劑使用過濃，或者噴涂過多，導(dǎo)致脫模劑堆積過多 ②和脫模劑的成分有關(guān)系。
...

正常情況下，脫模劑生產(chǎn)處發(fā)往客戶時是正常的。大部分問題出現(xiàn)在儲存和使用過程中，夏天的時候天氣熱，比如儲存不當(dāng)脫模劑經(jīng)過暴曬，疊加使用不及時或者用自來水稀釋后又儲存一段時間，脫模劑很容易破乳變質(zhì)析出，因為要注重儲存...

有的，氧化鋁壓鑄主要應(yīng)用于后續(xù)對于陽極氧化、噴涂等要求高的場合，傳統(tǒng)的含硅脫模劑一則影響后續(xù)涂料與鑄件的親和力，另外含硅的容易在鑄件表面發(fā)灰，所以大部分場合下會建議客戶使用無硅脫模劑，一則減少脫模劑在模具上的殘...

壓鑄脫模劑的稀釋倍數(shù)由壓鑄脫模劑的固含量、噴涂時間噴涂量以及壓鑄工況共同決定的。正常情況下，一般壓鑄件不復(fù)雜時，20%左右的壓鑄脫模劑，稀釋倍數(shù)在100-150倍左右，如果工況更簡單些，可達(dá)到200-240倍；如果遇到壓鑄件復(fù)雜，...

①汽車及摩托車零部件。諸如方向盤、CCB、中控臺、缸體、電機殼等。
②家用器具。比如除草的電動工具，煮飯的電飯鍋，智能鎖等。
③3c產(chǎn)品。手機中板、平板外殼、led背板、相機、AI眼鏡。
④航空航天。...

首先鎂合金在進行噴粉前，需要經(jīng)歷用清洗劑清洗壓鑄件流程，一般這種噴不上去主要有兩大原因，一個是清洗液沒清洗好，另一種是清洗后車間進行二次污染。如果一定是從壓鑄脫模劑角度找原因，大概率是壓鑄脫模劑使用過濃，形成皮膜...

??關(guān)鍵參數(shù)與優(yōu)化方法??：
??壓射速度??：
??低速階段??（0.1~0.5m/s）：防止飛濺和卷氣；
??高速階段??（充型主段）：采用更高速度（優(yōu)于鋁合金），抵消鎂液快速散熱特性。
??增壓壓力??：
在凝固初期施加高壓（通常高于鋁...

溫度過高會加劇氧化，產(chǎn)生夾雜物，降低耐蝕性；溫度過低導(dǎo)致流動性差，提前凝固形成內(nèi)部缺陷；雜質(zhì)元素顯著加速腐蝕，需限制含量。對于壓鑄脫模劑的要求就是脫模劑能有助于鎂合金減少腐蝕，同時有助于鎂合金熔融液體的充填。
...

?正常情況下，鎂合金模具溫度需精準(zhǔn)控制在 ??150~250℃?? ，以實現(xiàn)熱平衡，減少縮孔、變形和粘模或者不易成型等缺陷。
為預(yù)防模具溫度過高導(dǎo)致粘?；蛘咦冃巍⒖s孔等問題，可以通過增強壁厚或異型部位優(yōu)化散熱路徑，平衡凝...

安全，無明火
環(huán)保，無六氟化硫保護氣體
低碳節(jié)能，減少熔煉等過程
產(chǎn)品性能強，氣密性好，抗腐蝕
有助于延長模具壽命...

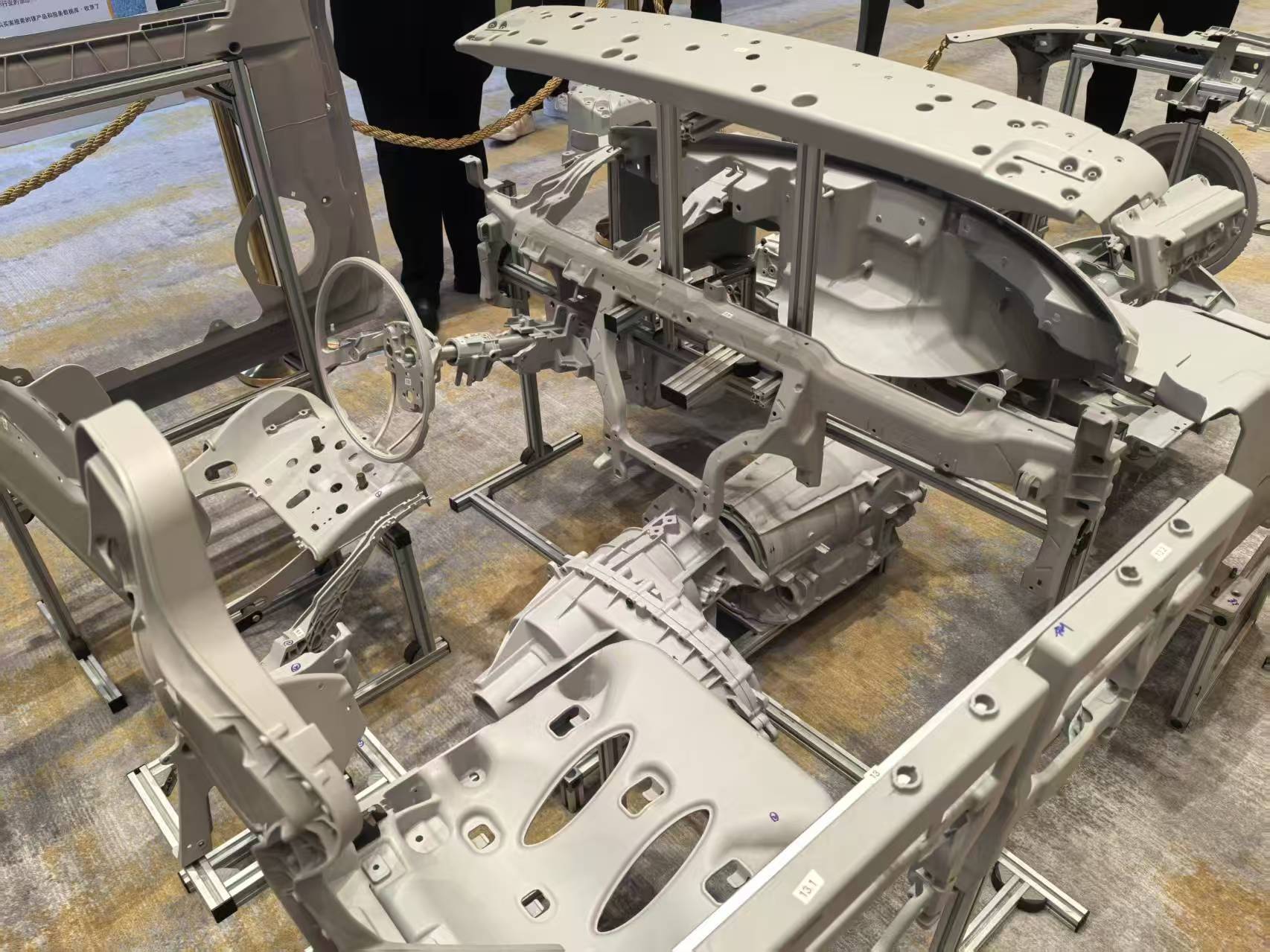

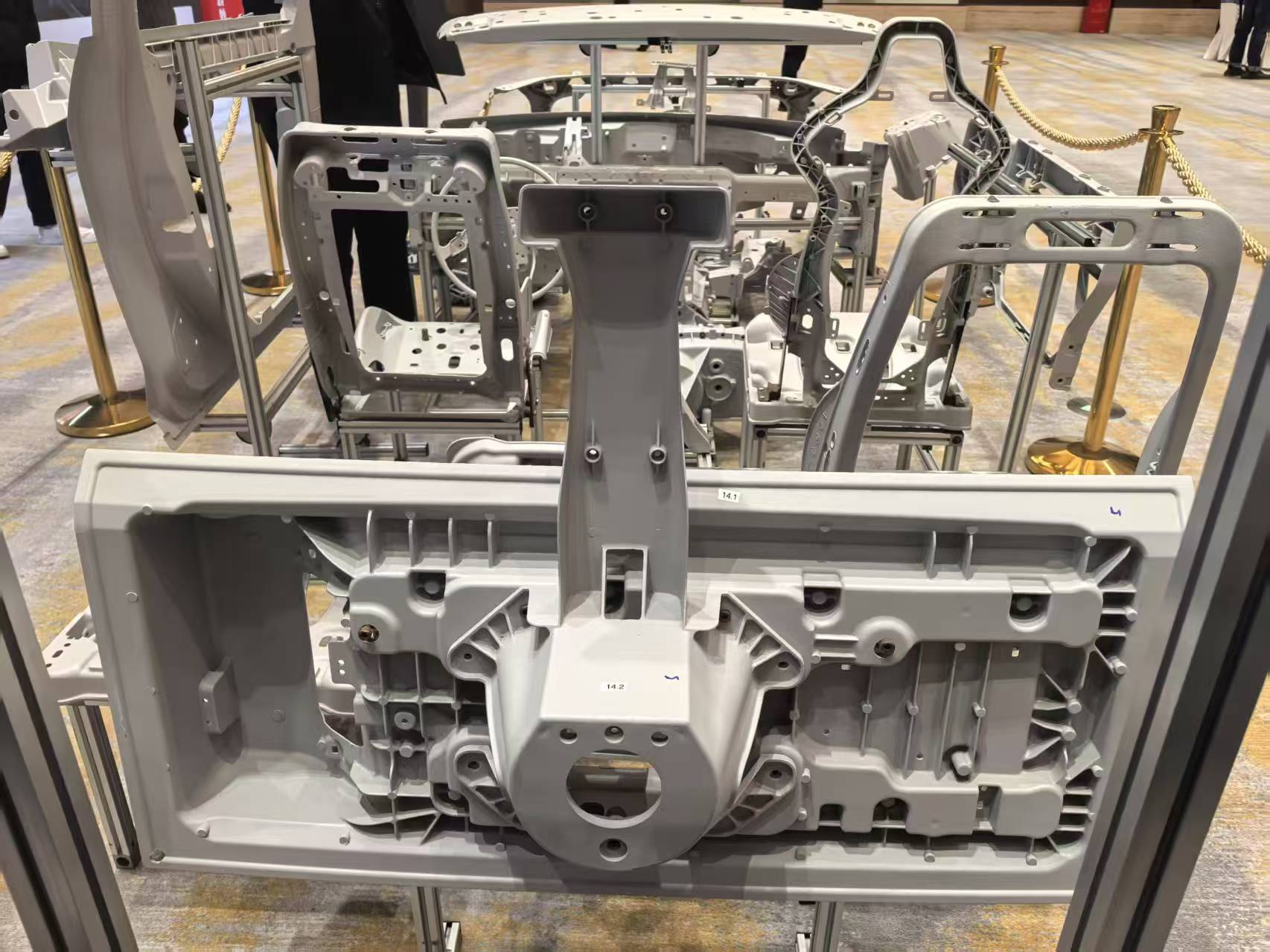

①汽車零部件。包含前端模塊、中控骨架、CCB儀表盤骨架、變速箱殼體、方向盤骨架、顯示屏殼、中控臺、輪轂等。
②電動自行車。包括輪轂、前叉等
③3c產(chǎn)品。手機中板、平板外殼等、LED顯示屏背板、相機、AI眼鏡。
④...

壓鑄脫模劑選用時應(yīng)該注意適配自己工況的脫模劑，其次需要考慮成本、服務(wù)等其他因素。
正常選擇時，需根據(jù)壓鑄合金、模具結(jié)構(gòu)、鑄件形狀、型面質(zhì)量、操作因素以及來源等方面綜合選擇。沒有一款脫模劑可以滿足所有需要，比...

不是，具體要看客戶的實際工況。壓鑄脫模劑的熱穩(wěn)定性高代表著脫模劑的耐溫高，脫模劑不易燒損，能夠抵抗鋁液和模具的熱沖擊，但是事物都有兩面性，一般熱穩(wěn)定越高，相應(yīng)地脫模劑殘留越多，所以后續(xù)清洗涂裝也會有困難?？偠嘧?，要...

不是，壓鑄脫模劑的作用就是輔助壓鑄脫模的，正常情況下對于壓鑄脫模劑的要求是潤滑好、熱穩(wěn)定性不錯、好脫模、不難清洗。如果正常熔融金屬充填順暢，不存在冷隔以及成型困難的問題，其實對于壓鑄脫模劑的保溫性能不是越高越...
